درس هیجدهم
هدف:
تکمیل قسمت جلوی مدل
از این درس به بعد به تکمیل قسمت جلو می پردازیم.ابتدا سطوح اصلی را ایجاد می کنیم و بعد به جزئیات آن می پردازیم.
از گوشه جلو شروع می کنیم.
بخش1

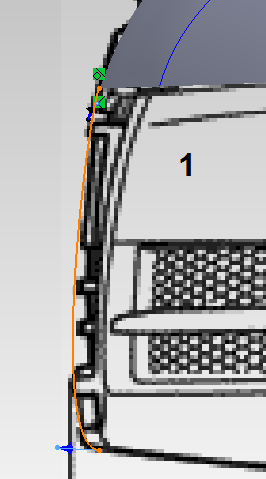

ابتدا یک 3dsketch ایجاد کنید و در نمای کنار یک منحنی همانند شکل1 رسم کنید (از قید tangent استفاده کنید)
این منحنی را از جلو تنظیم کنید.ok کنید.

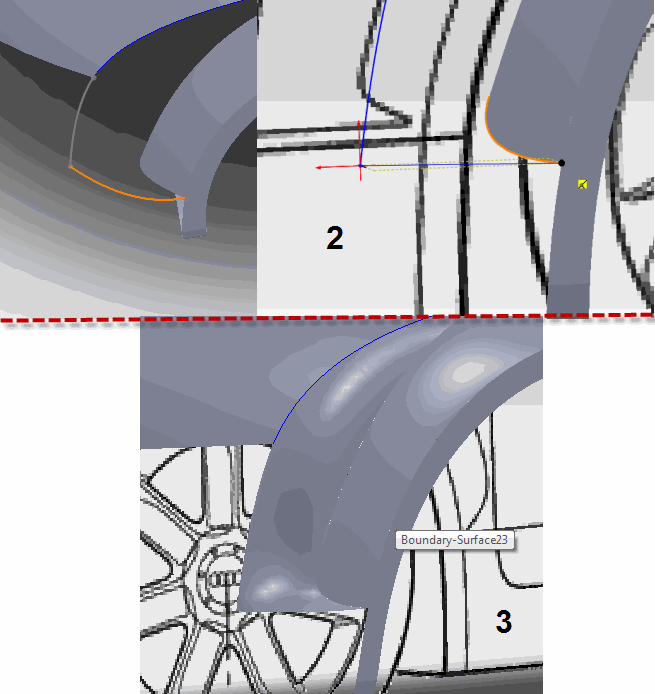

دوباره یک 3dsketch جدید دیگه ایجاد کنید و سر این منحنی را به گوشه گلگیر متصل کنید.(از قید tangent بین لبه گلگیر و منحنی استفاده کنید.)شکل2
حال این قسمت را توسط دستور filled surface به سطح تبدیل کنید.شکل3
بخش2
در این قسمت باید جلو پنجره ماشین را مدل کنیم.

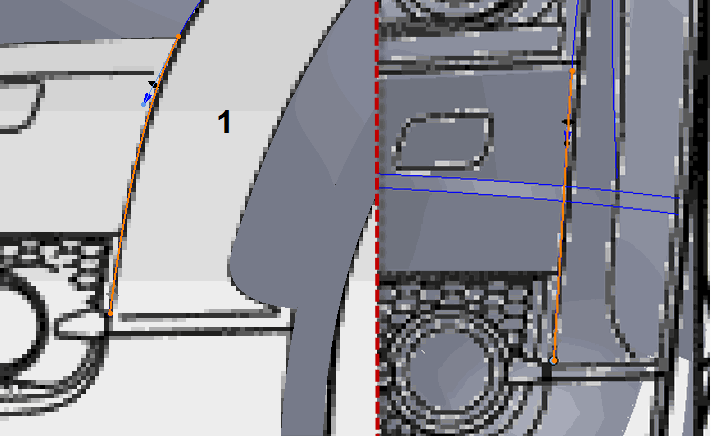

یک sketch در نمای کنار ایجاد کنید.و یک منحنی از سر جلو درب موتور به پایین رسم کنید.شکل1

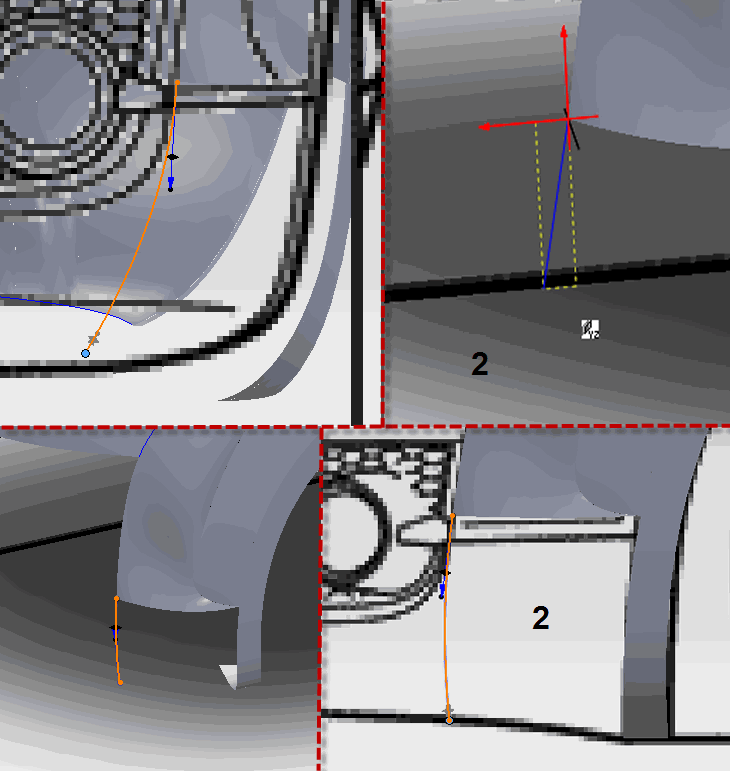

در ادامه از گوشه گلگیر توسط یک 3dsketch یک منحنی رسم کنید و از دو جهت پهلو و جلو آن را تنظیم کنید.(از قید tangent فراموش نشود)شکل2

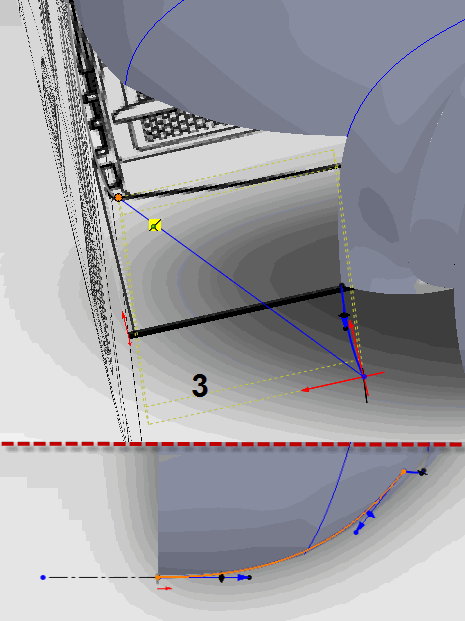

با ایجاد یک 3dsketch جدید یک منحنی از سر منحنی اول به سر منحنی دوم رسم کنید و از بالا تنظیم کنید.(خط چین راست برای استفاده از tangent فراموش نشود)شکل3

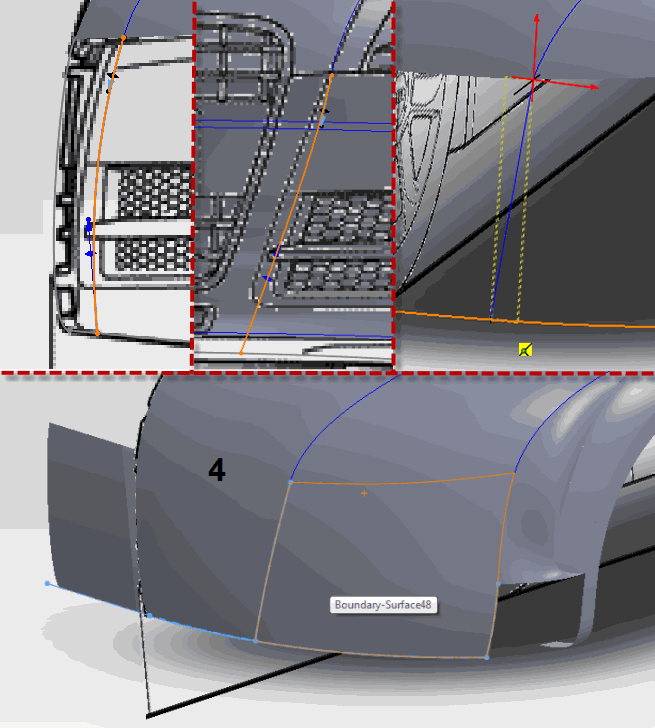

برای اینکه فرم جلو پنجره درست بشه باید یک منحنی کمکی از لبه درب موتور به این منحنی رسم کنید (با 3dsketch)و از نمای پهلو و جلو تنظیم کنید. شکل4
حال ابتدا صفحه کمکی را ایجاد کنید و سپس این قسمت را به سطح تبدیل کنید.
بخش3
قسمت آخر این درس مربوط می شود به گوشه ای که خالی مانده است.

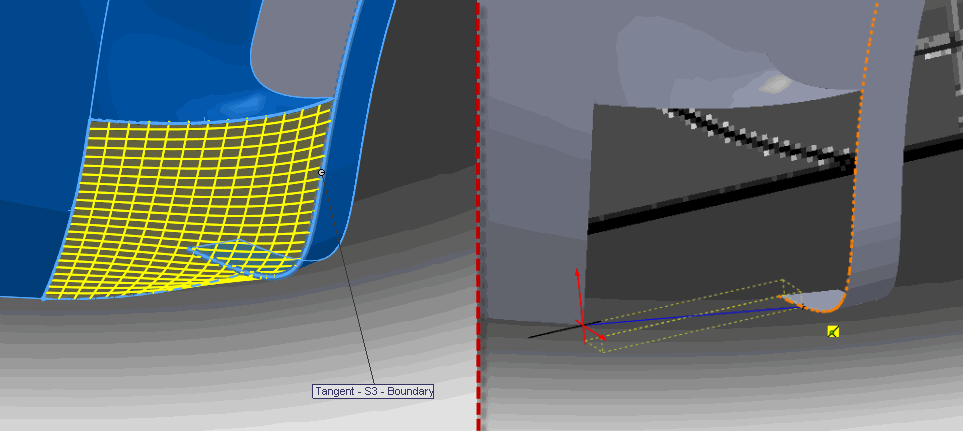

یک 3dsketch جدید ایجاد کنید و یک منحنی از گوشه سپر جلو به لبه باریک گلگیر متصل کنید.قید tangent را اعمال کنید.
حال توسط دستور filled surface این قسمت را به سطح تبدیل کنید.
پایان درس ۱۸

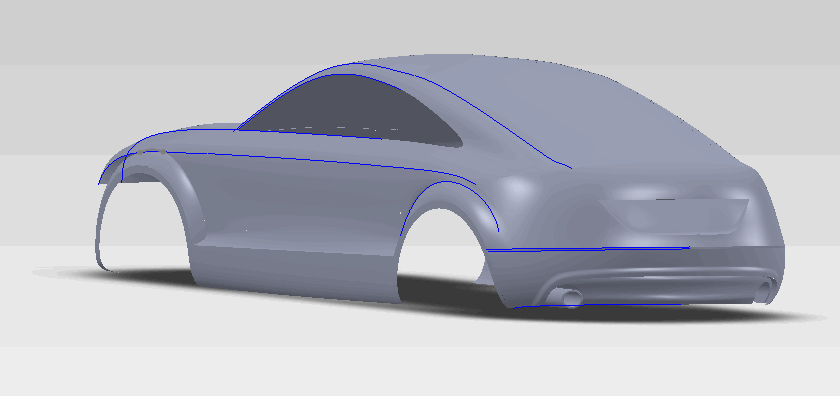

درس 17
هدف:
1. تکمیل قسمت سپر عقب.
2. آشنایی با روش طراحی اگزوز.
مطالب جدید:
1. استفاده از دستور ruled surface برای لبه دار کردن سطح در جهت دلخواه.
در شروع کار ابتدا یک لبه برای سپری که در درس قبل مدل کردیم به اندازه 40mm ایجاد می کنیم.به این شکل که یک 3dsketche جدید ایجاد میکنیم.مدل را چرخانده تا گوشه پایینی سپر نمایان شود توسط دستور line یک خط موازات طول خودرو رسم میکنیم(از تکنیک تغییر نما استفاده کنید) و ok کنید.

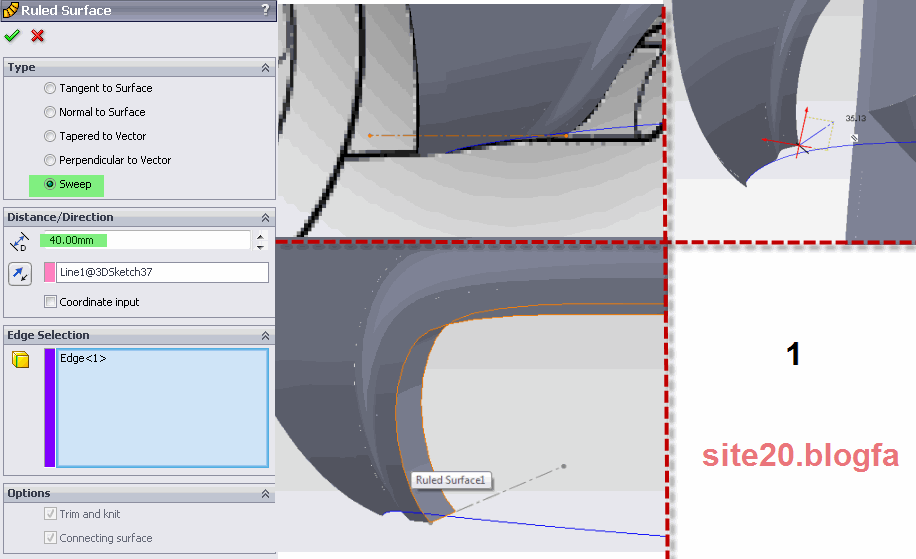

سپس دستور Ruled surface را اجرا کنید.تیک گزینه sweet را بگذارید تا قسمت انتخاب خط نمایان شود.در ادامه ابتدا لبه سطح را انتخاب و سپس خطی که رسم کردید را انتخاب کنید تا به اندازه 40mm ایجاد شود.شکل1
خط کمکی را hiden کنید.

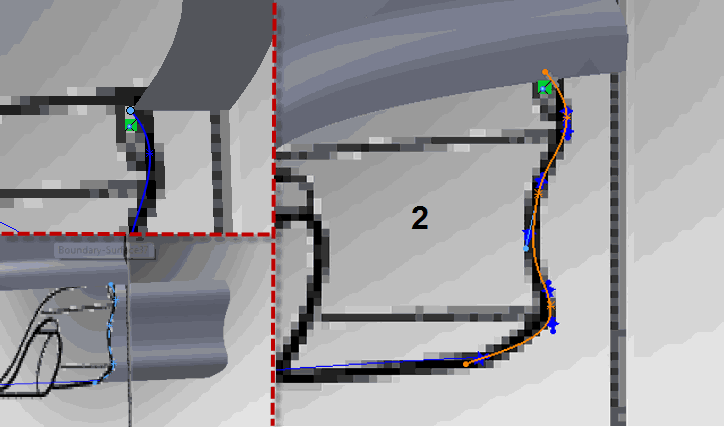

حال مدل را در نمای کناری قرار دهید و یک sketch جدید ایجاد کنید. منحنی فرم سپر را رسم کنید برای اطمینان از اتصال سر منحنی با نقطه دلخواه، نوک منحنی و کنج لبه را انتخاب و قید concident را اعمال کنید.شکل2

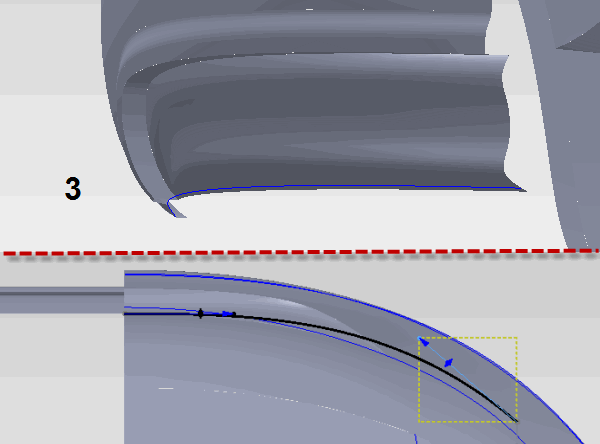

حال ابن منحنی را extrude کنید و یک سطح کمکی ایجاد کنید.سپس یک 3dsketch ایجاد کنید و دو لبه پایین را توسط منحنی به یکدیگر متصل کنید.این قسمت را به سطح تبدیل کنید.شکل3
توجه: در هنگام رسم منحنی پایین دقت کنید که نوک لبه جدید را انتخاب کنید.
در ادامه کار می پردازیم به طراحی اگزوز.

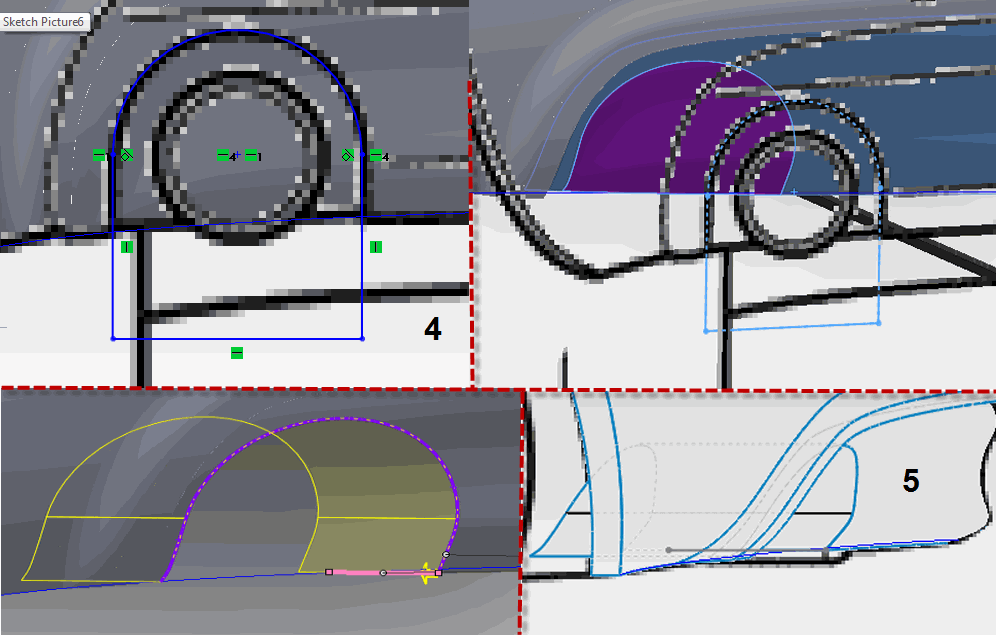

ابتدا یک پروفیل همانند شکل 4 با استفاده از یک دایره و چند خط بر روی نمای عقب ایجاد کنید.و این پروفیل را از سپر حذف کنید.
یک 3dsketch ایجاد کنید و از گوشه قسمت بریده شده یک خط در راستای خودرو ایجاد کنید.حال به اندازه 200mm لبه به سمت داخل ایجاد کنید.
بعد از این کار حالت مدل سیمی را از view tools انتخاب کنید.تا مدل به شکل خطی دیده شود.شکل5

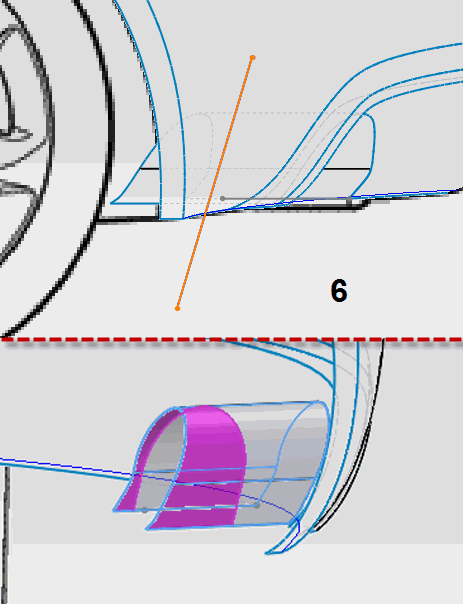

در نمای کناری یک sketch ایجاد می کنیم و یک خط مایل رسم می کنیم(این خط برای برش قسمت های اضافی لبه است.)شکل6

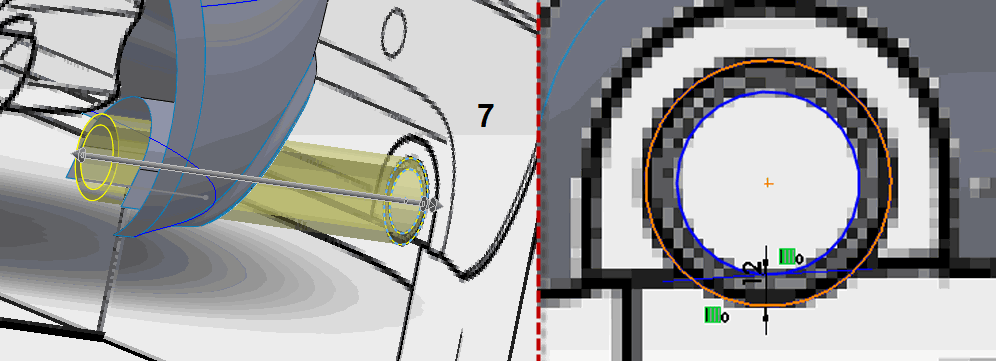

در قسمت بعد مدل را در نمای عقب قرار دهید و دو دایره برای ایجاد اگزود در نمای عقب رسم کنید . با دستور extrude از قسمت feutures این پروفیل را کمی بیشتر از لبه ای که ایجاد کردید امتداد دهید.شکل7

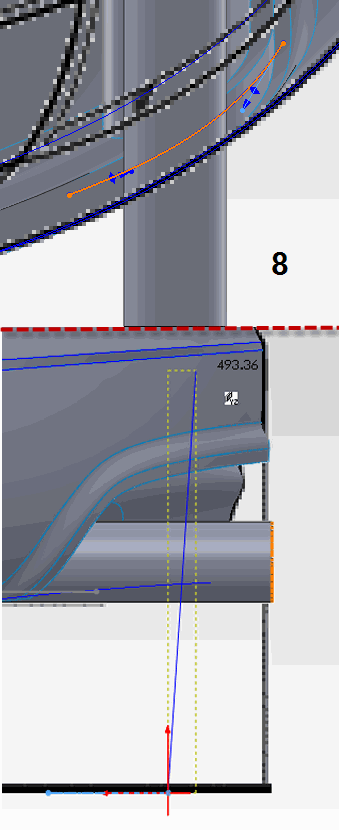

خوب حل باید قسمتی از اگزود که اضافه است را ببریم.برای این کار مدل را در نمای کف قرار می دهیم و یک منحنی همانند شکل8 میکشیم.بعد از نمای کنار یک خط عمود با کمی زاویه ایجاد میکنیم.

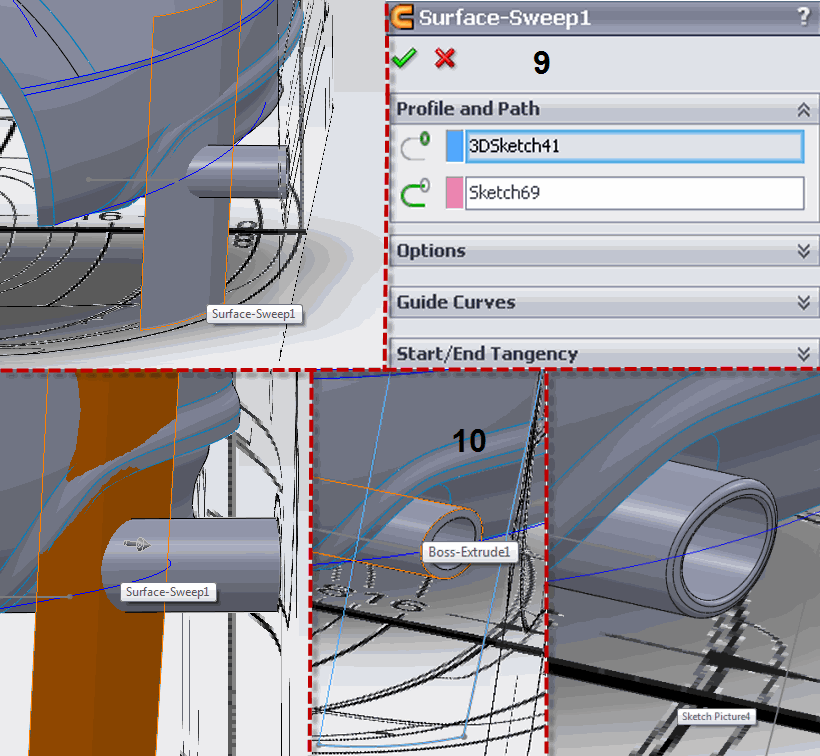

بعد از اینکه یک منحنی در نمای بالا و یک خط عمود بر آن را رسم کردیم در دو sketch جدا حال از دستور sweet surface آنها را به یک سطح تبدیل میکنیم.شکل9
در ادامه با استفاده از دستور cut with surface قسمت اضافه اگزود که توسط این سطح بریده شده را حذف می کنید.شکل10
برای اتمام کار لبه های اگزود را fillet بزنید.
پایان درس 17
