درس هشتم

هدف:

1.       آموزش نحوه تصویر کردن یک منحنی بر روی یک سطح

2.       طراحی قسمتی از لبه بیرونی گلگیرهای کناری



خلاصه:

ابتدا باید یک سطح ایجاد کنیم بعد توسط تصویر یک منحنی بر روی این سطح قسمت های اضافه را حذف کنیم.



شروع به کار:

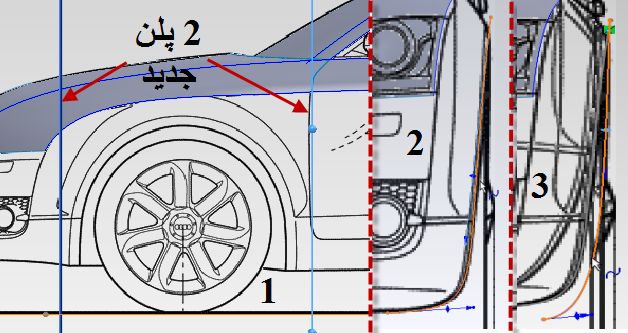

برای ایجاد این سطح کمکی از دو منحی استفاده می کنیم . این دو منحنی را توسط ایجاد دو plan  کاملا جدا از هم یکی در لبه جلو گلگیر و دیگری در لبه عقب رسم می کنیم.(طول این صفحه نباید کمتر از قطر قسمت خالی گلگیر باشد.اما کمی بیشتر باشه بهتر است.)شکل1

اگر به یاد داشته باشید در درس 4 تصویر مربوط به جلوی خودرو را hide  کردیم. ابتدا این تصویر را show  کنید بعد تمام plan ها و تصویر مربوط به پشت خودرو را hide کنید تا راحت تر کار کنید.حال پلن جلو را که ایجاد کردید را انتخاب کنید و یک sketch  ایجاد کنید.مدل را در نمای جلو قرار دهید. لبه برجسته گلگیر را مشاهده می کنید ،توسط spline  یک منحنی همانند شکل 2 رسم کنید.

برای رسم منحنی دوم  پلن جلویی را hide و plan  دوم را show  و یک skech  جدید بر روی آن ایجاد کنید.

یک spline  همانند قبلی رسم کنید. لبه پایین این منحنی کمی بیرون تر باشد.(در بیشتر مواقع لبه جلویی گلگیر جلو کمی به داخل است) شکل3

طراحی خودرو

توسط دستور lofted surface  از محیط surface  با انتخاب این دو منحنی به راحتی می توانید یک سطح ایجاد کنید.

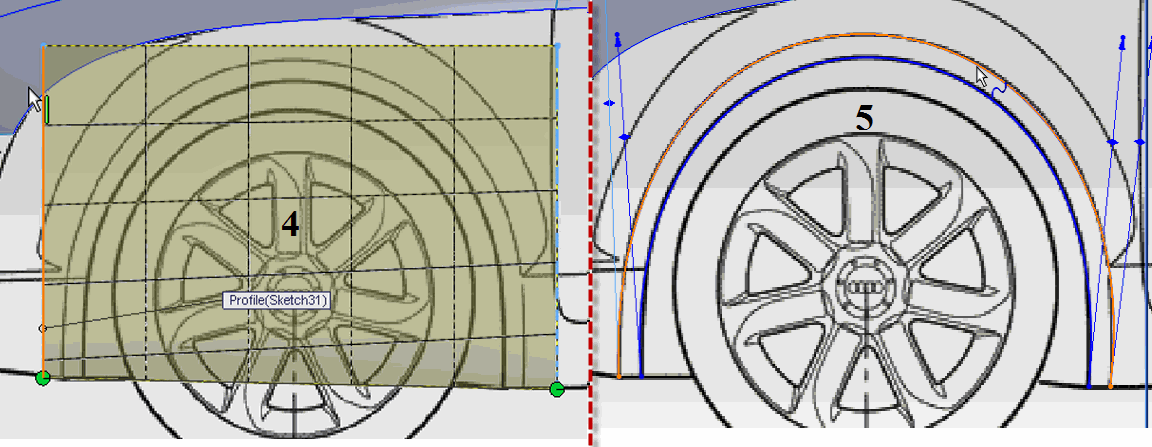

توجه:دقت کنید دو نقطه در استفاده از این دستور باید مقابل هم قرار بگیرد.و به محل نقاط سبز دقت کنید که درست بر روی خط های باشند. اگر نقطه عقبی بالاتر بود دوباره منحنی دوم را تنظیم کنید تا درست شود.شکل4

 حتما متوجه شدید قرار است چکار کنیم.....! درست است حالا فقط کافی است منحنی دایره شکل را در نمای کناری رسم کنیم و آن را بر روی این سطح تصویر کنیم.

خوب صفحه کمکی که ایجاد کردید را hide  کنید. یک sketch در نمای کناری ایجاد کنید.همانند تصویر 5 توسط spline  دو منحنی دایره رسم کنید، دو سر آن با دستور line به هم متصل کنید.

طراحی بدنه خودرو

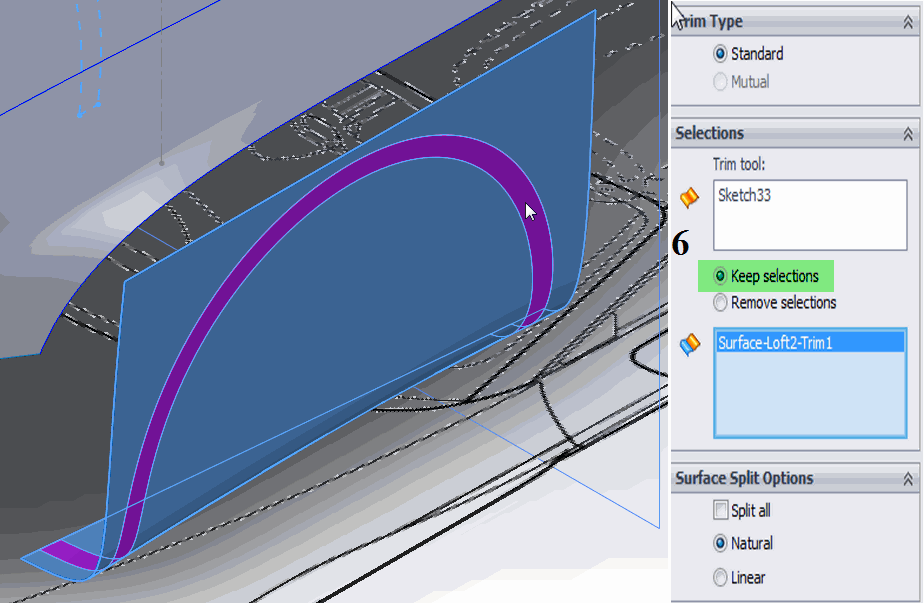

صفحه کمکی را show  کنید. دستور Trim surface  از قسمت surface اجرا کنید، در کادر اول منحنی رسم شده را انتخاب کنید و در کادر دوم قسمتی که این منحنی بر روی سطح مشخص است را انتخاب کنید.

توجه:

گزینه keep selection  را علامت بزنید.و ok  کنید.شکل6

طراحی بدنه خودرو

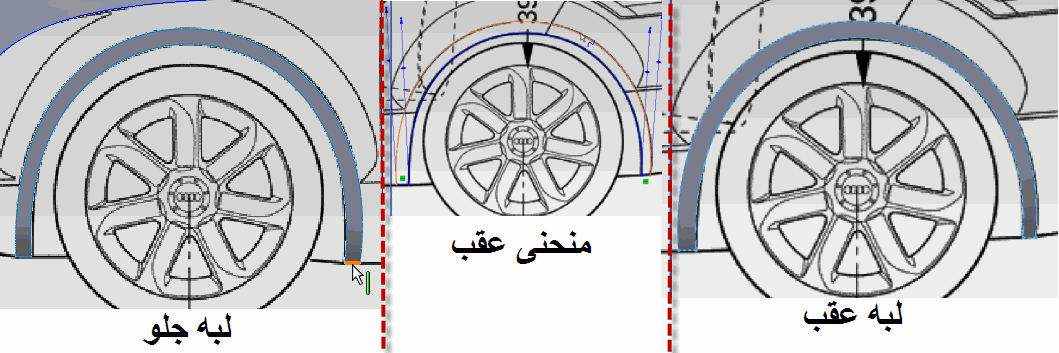

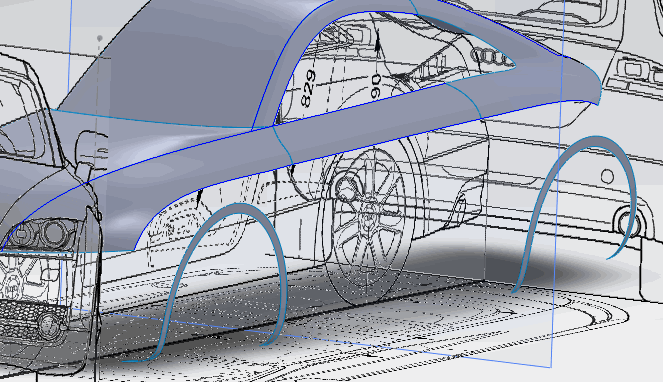

لبه گلگیر عقب را به همین شکل ایجاد کنید. دو پلن ایجاد کنید. صفحه کمکی را بسازید و.....



طراحی خودرو



طراحی بدنه خودرو

پایان درس 8
