درس دهم

هدف:

ترسیم قسمتی از سپر عقب که به گلگیر متصل است ، برای امکان ایجاد قسمت دوم گلگیر عقب.

خلاصه:

در کل از روش ترکیب دو منحنی استفاده می شود. اما باید همانند درس قبلی از خطوط کمکی برای پیدا کردن نقاط صحیح استفاده کنید.در ایجاد خطوط کمکی باید دقت بیشتری داشته باشید.

این درس احتیاج به دقت بیشتری دارد.

شروع کار:

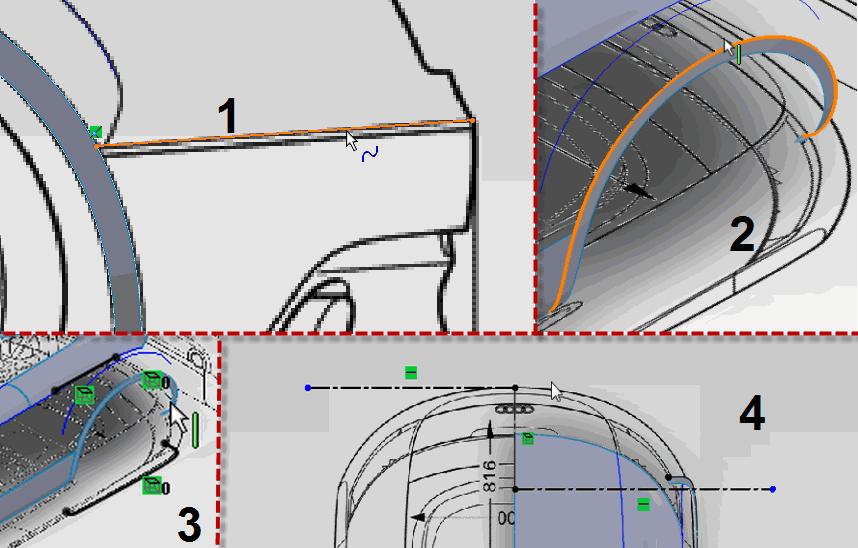

مدل را در نمای پهلو قرار داده sketch  جدید ایجاد میکنیم و بر روی خط بالایی از دوخط داخل شکل، یک منحنی رسم می کنیم.شکل1

توجه کنید قبل از اینکه برید به نمای بالا تا منحنی دوم را رسم کنید ابتدا باید توسط چند خط کمکی و تصویر کردن خطهای دیگر، محل دقیق برخورد منحنی بالا به لبه گلگیر را پیدا کنید.(تا زمانی که میخواهید خطوط را به سطح تبدیل کنید دچار مشکل نشوید)

برای این کار ابتدا یک sketch  جدید بر روی plan  بالا ایجاد کرده. توسط دستور convert entities  که برای ایجاد یک sketch  به صورت تصویر منحنی که در حال انتخاب است برروی plan  فعال ،که در این قسمت نمای plan top  است، استفاده کنید.

خوب حالا منحنی ایجاد شده در شکل1 و منحی  لبه بیرونی گلگیر عقب را هم زمان انتخاب کرده و convert entities  را بزنید.شکل2

می بینید که  دو منحنی بر روی plan top رسم می شود.(خطوط مشکی تر در شکل 3) دقت کنید قبل از ok  کردن و بستن این sketch  حتما این دو خط را توسط قرار دادن تیک گزینه for construction  به خط چین تبدیل کنید(برای بی اثر بودن آنها در روند کار)

بدون بستن sketch به نمای بالا بروید و دو خط چین مانند شکل4 رسم کنید.خطی که به سمت چپ هست برای مماس کردن منحنی اصلی است و خطی که به سمت راست است برای پیدا کردن نقطه مورد نظر است.

آموزش طراحی خودرو در سالید

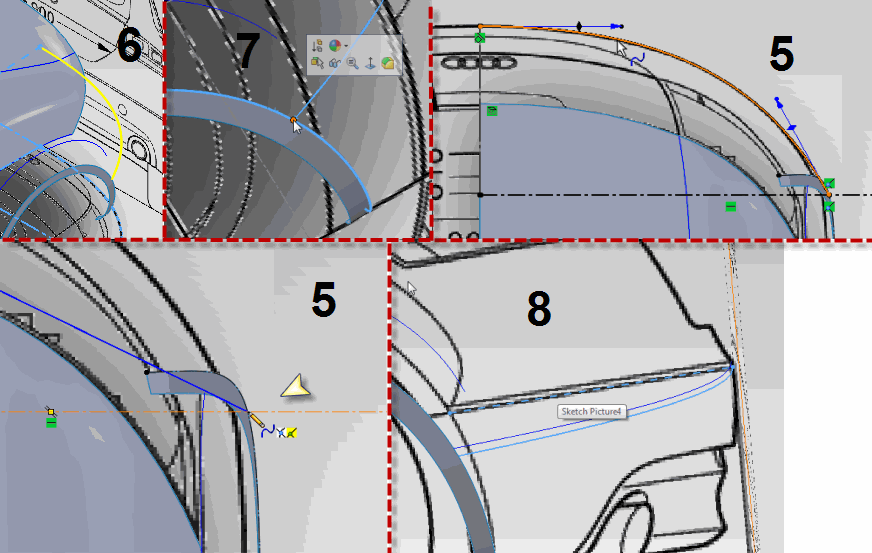

بر روی همین نمای بالا یک spline  رسم کنید اما دقت کنید که سر کناری موقع رسم حتما دو قید انطباق همزمان ایجاد بشود.(به شکل دو تصویر کوچک نمایان می شود.)شکل5

یک سر منحنی را توسط اعمال قید tangent  و سر دیگر را که دو قید انطباق دارد را دستی تنظیم کنید.شکل 5

تا اینجا شما دو منحنی اصلی را رسم کردید. این دو منحنی را با هم ترکیب کنید.شکل 6

به شکل 7 دقت کنید.مهمترین قسمت کار اینجاست باید خطی که در فضا ایجاد کردید به لبه گلگیر متصل باشد.در غیر این صورت اشکال مربوط به دقت نکردن در موقع رسم خط چین و عدم وجود دو قید در رسم منحنی می باشد.

طراحی خودرو

اکنون شروع به رسم خط پایین شکل1 بکنید.دقت داشته باشید که همانند خط بالا باید رسم شود.اگر خط کمکی های قبلی مزاحم بودن می توانید آنها را پاک کنید.شکل8

برای اتصال دو سر آزاد این دو منحنی ایجاد شده یک sketch جدید در نمای پهلو ایجاد کنید و توسط دستور line  دو سر این منحنی ها را با یک خط راست به یکدیگر متصل کنید.

برای اینکه در سطح ایجاد شده بتوانید از دستور tangent  استفاده کنید .اول این خط کوچک را به یک صفحه تبدیل کرده و کمی بکشید.(مانند رسم کاپوت یا سقف).

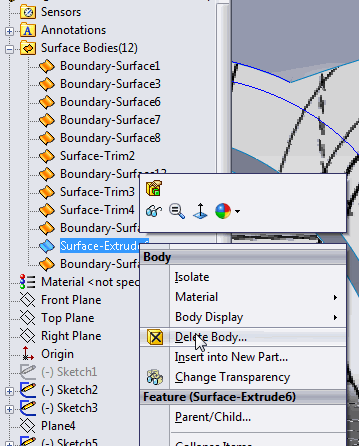

بعد سطح اصلی را ایجاد کنید.و در آخرم که این سطح کمکی را باید حذف کنید.

آموزش طراحی خودرو

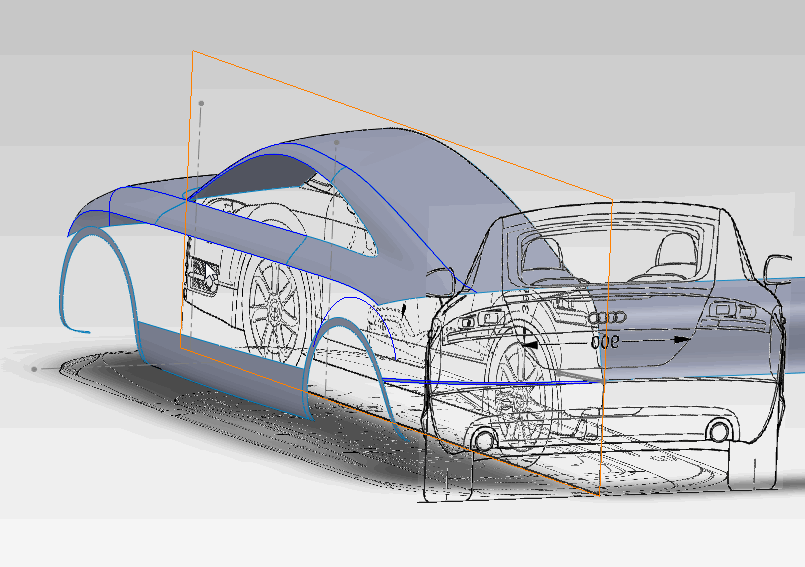

در انتها این درس را با ایجاد یک سطح کمکی در عقب مدل به پایان میرسونیم.

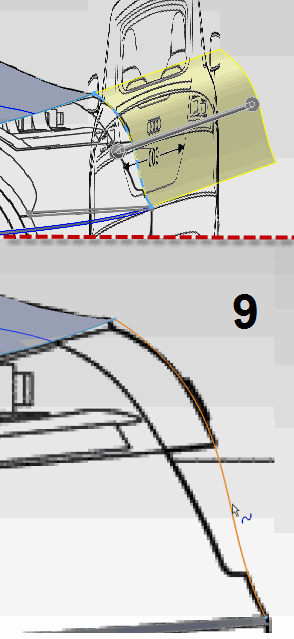

همانند شکل 9 یک منحنی رسم کنید و کمی بکشید.

طراحی خودرو

آموزش طراحی خودرو

پایان درس 10
