درس 14

هدف:

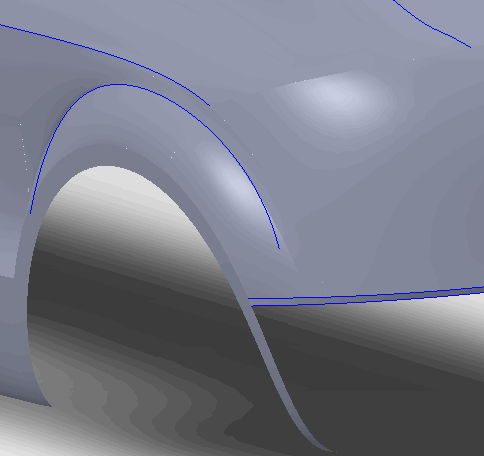

1.       تصحیح شکل ظاهری و آیرودینامیکی قسمت عقب گلگیر عقب.

شروع کار:

توجه: قبل از هر کاری ابتدا از نمودار درختی آخرین پارت که مربوط به mirror  می باشد را پاک کنید.

در این درس می خواهیم آخرین قسمتی که در درس قبل انجام دادیم را کمی فرم بهتر بدهیم. در اصل این درس تکمیل کننده درس قبل است.

مراحل کار آسان است.فقط از دو دستور Trim surface  و boundary surface  استفاده می کنیم.

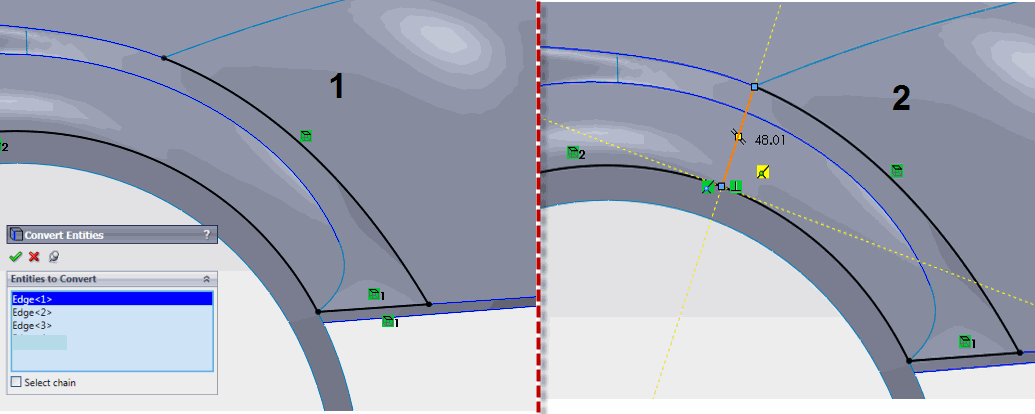

برای شروع ابتدا یک sketch جدید بر روی نمای کناری ایجاد کنید.و بعد توسط دستورconvert entities  خطوطی که در شکل 1 مشخص است را بر روی نمای کناری شبیه سازی کنید.و در همان sketch  یک line از سر خط بالایی مستقیم به خط پایین متصل کنید.شکل2

آموزش طراحی خودرو

خوب حال دستور Trim  از همین محیط اجرا کرده و تمام خطوط اضافه را حذف کنید و فقط یک چهار ضلعی باقی بماند.

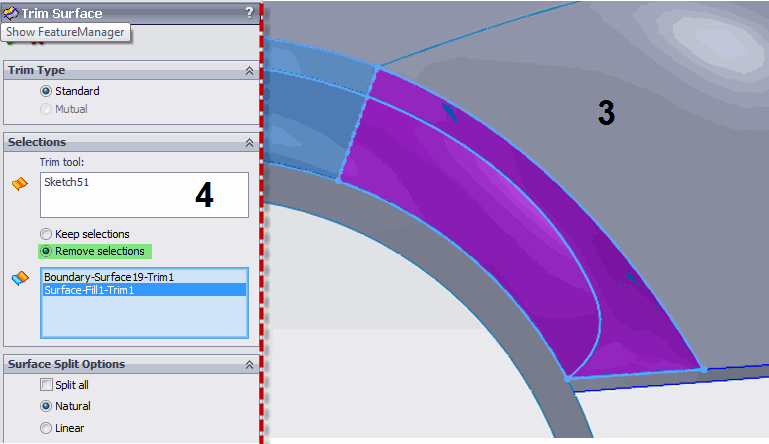

خوب حال قرار است این قسمت از مدل را توسط این چهار ضلعی حذف کنیم.با استفاده از دستور Trim surface  از محیط surface  مانند شکل3 و 4 دو قسمت را انتخاب کرده و حذف می کنیم.

 طراحی خودرو

در ادامه از دو روش میتوانید استفاده کنید.

1.        توسط دستور Filled surface  که در درس قبلی با آن آشنا شدیم .

2.       توسط دستور boundary surface  که آشنایی کامل با آنرا دارید.

من از روش دوم کار را ادامه میدهم.چون میزان tangent  ها را می توانم به دلخواه تنظیم کنم.

برای این کار دستور boundary surface  را اجرا کرده ابتدا دو ضلع کوچکتر را در direction1  انتخاب می کنیم.(توجه شود اضلاعی که در یک راستا هستند باید با دستور selection manager گروه بندی شوند.)

 دو ضلع  بزرگتر را در direction2  انتخاب می کنیم. دقت در اینجا تنظیم میزان tangent  خطوطی که امکان تنظیم آنها وجود دارد را بر عهده خود شما می گذارم چون وابستگی کامل به نحوه رسم منحنی ها و زاویه برخورد آنها با یکدیگر و شکل خم به داخل یا خارج آنها دارد. بعضی مواقع هم نباید این قید را به کار برد.



طراحی خودرو



پایان درس 14
