درس بیستم

هدف:

1.       تکمیل مدل

شروع کار:

در این درس این مدل را با خالی کردن قسمت هایی نظیر شیشه عقب و جلو، چراغ های عقب و جلو تکمیل خواهیم کرد.

این درس برای شما که تا اینجا روی مدل کار کردید خیلی راحت است. پس توضیح کمتری داده می شود.

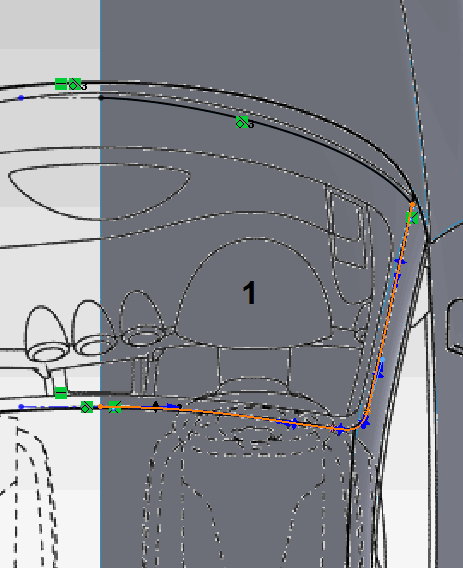

برای شروع نمای بالا را نمایان کنید و در نمای پایین یک منحنی برای قسمت شیشه جلو رسم کنید.شکل1

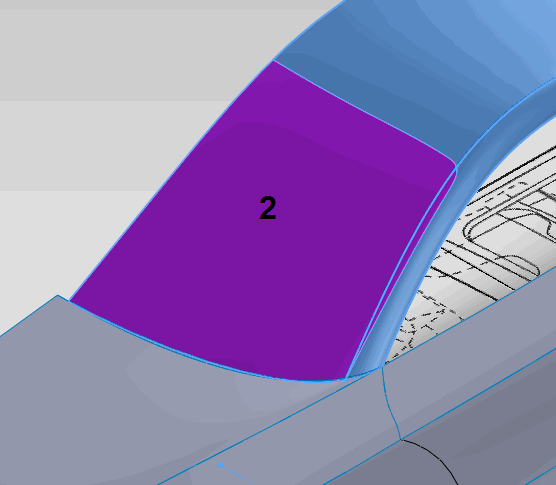

حال این قسمت را از مدل کم کنید.شکل2

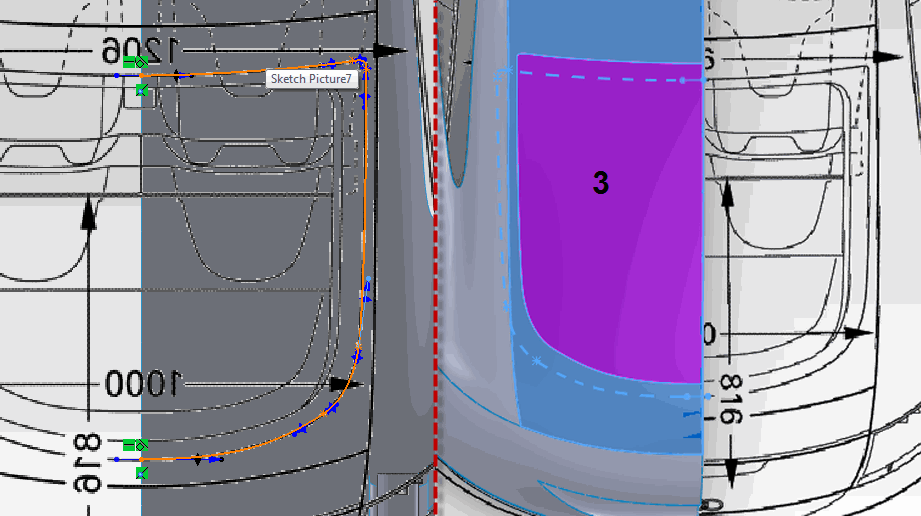

همین کار را برای شیشه عقب انجام میدهیم.شکل3

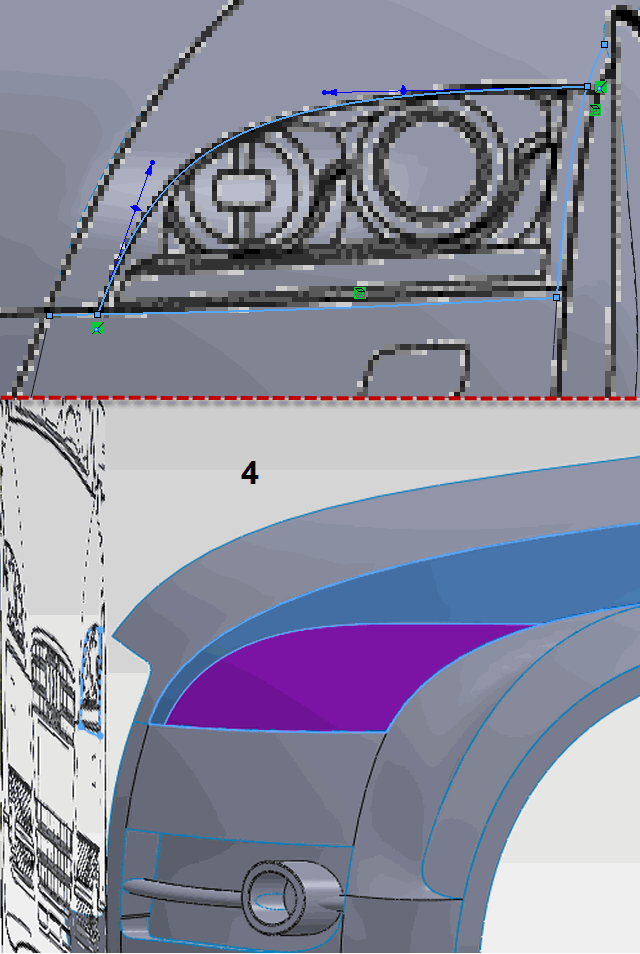

نوبت به چراغ جلو میرسد.دو خط منحنی کنار و زیر را با convert  ایجاد کنید و منحنی اصلی را به آن اضافه و قسمت های زیاد را پاک کنید.این پروفیل را از مدل کم کنید.شکل4

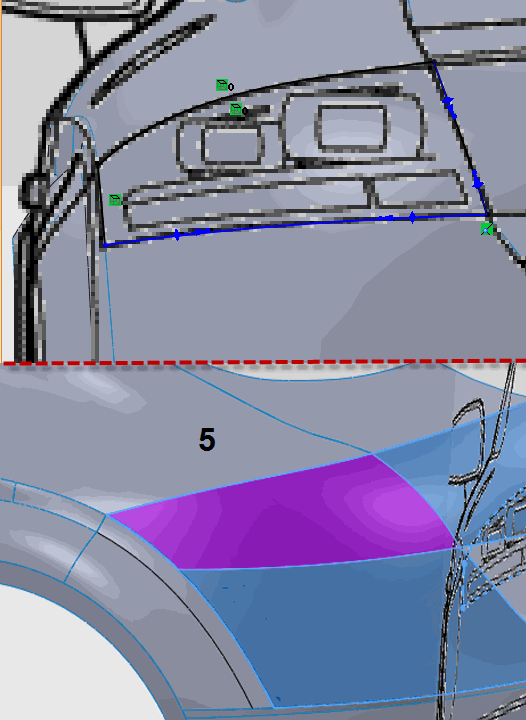

برای چراغ عقب به همین شکل انجام دهید.شکل5

پایان این مجموعه آموزشی
